YN-3D真空热转印机

热转印机技术参数及特点

一、 1、产品品牌：优耐机械

2、产品型号：YN-3D真空热转印机

二、本机工艺适用范围：真空热转印机是将预先印刷好的热转印膜通过真空负压+柔性硅胶膜+加热，实现曲面/异形/立体件全覆盖、无死角热转印，解决传统平压/辊压无法贴合的难题。其生产率高、经济效益显著、美观大方，是表面印刷加工行业的理想设备。适用于手机壳、耳机、电子烟、智能穿戴、奖杯、奖牌、工艺品、异形摆件等制品的平面、曲面，圆面上进行烫印。

三、机器特点：

1、绿色环保印刷，采用滚珠丝杆轴承导轨，精密高、寿命长、优美经久耐用。

2、气动伺服据客户需求，选用国内外先进配件、可靠实用，数控式、高精度步进、伺服马达，触摸屏显示，可编程，光电及时间跟踪，方便随意加程序改动作。

3、烫印头压力据产品需求可调大小 200-400KG，ET RNB 5-8BAR，升降可调及微调 0-50MM。

4、根据不同产品烫印压力、温度、速度、时间可随工作需求调节。

5、全自动收送花膜，磁粉张力电子数字控制张力大小。

6、整机设置性能先进、耗电少，高精度，操作简便优美耐用。

7、收膜马达品牌：法兰克福，85*86 步进。烫头马达品牌中大，25W，张力马达品牌中大，25W。

8、电控系统为三菱 PLC 可编程控制系统；人机界面操控。

9、检测控制品牌为：台湾阳明，光电接近开关控制系统。

10、不需要喷处理剂，真空成型后也无需喷光油，一次成型，定位精准，表面光泽亮丽。为客户节省时间、成本，提高生产效率。

四、结构组成（六大模块）

1. 真空腔体与密封

• 上盖+工作台，硅胶圈密封

• 耐高温弹性硅胶膜（核心）：拉伸率≥300%，耐250℃+

• 真空系统：真空泵+电磁阀+压力传感器，负压稳定

2. 加热系统（精准控温）

• 远红外加热管/加热板/加热瓦，分区控温

• PID闭环，±0.5~±1℃精度

• 温度：80~250℃可调

3. 转印膜输送系统（可选配）

• 自动放膜/收废膜，磁粉张力控制

• 步进拉膜+光标定位，精度±1mm

• 自动裁切、废料回收

4. 工件定位与夹具（可选配）

• 定位销/治具，适配多形状

• 可旋转/平移，适配长杆/锥度件（如鱼竿）

5. 电控与操作

• PLC+触摸屏，存储≥100组参数

• 真空/温度/时间/压力一键设定

• 故障报警、计数、数据追溯

6. 辅助系统

• 冷却（风冷/水冷）、除静电、除尘

• 安全防护：急停、防护罩、过载保护

五、主流机型分类

1. 台式小型（1出1/1出2）

• 适合：手机壳、水杯、小饰品、小批量定制

• 尺寸：约600×500×700mm，重量100~200kg

2. 立式中型（1出4/1出6/1出8）

• 适合：化妆品瓶、电子烟、鱼竿、中型工件

• 尺寸：约1200×800×1500mm，重量300~500kg

3. 流水线大型（连续式）

• 适合：大批量、长工件、自动化产线

• 自动上料→真空转印→冷却→下料，24h运行

4. 专用型（锥度/鱼竿/3D深腔）

• 带摆动/旋转+视觉纠偏，适配长锥面、深腔件

六、配件特点：

1.PLC控制，运算速度快，性能稳定；触摸屏显示，人机界面设计，操作简单易懂。配置自动收放料结构，配以台湾阳明感应开关，花膜自动准确定位，大大提高工作效率。

2.机械配件均由大型cnc电脑锣精密加工，喷砂氧化加工，并由慢走丝精密加工，确保达到精度和光滑度。

3.全伺服控制，机器的运行和夹具的运动均由伺服马达控制，配以回转减速系统加精密行星减速结构，保证了整个摆动运动的稳定性，有效解决打皱问题。

4.设备电子元件均为欧美、日系、德系等世界著名名牌，机架及关键零部件均为cnc精密加工而成。

七、核心优势（碾压传统机型）

1.3D全覆盖：曲面/异形/深腔/边缘完美贴合，无死角

2.压力均匀：负压全方位施压，无压痕、无气泡、无漏印

3.精度高：图案拉伸小、套位准、边缘清晰

4.良率高：废品率≤0.5%，附着力强

5.兼容性强：平面/曲面/立体/多材质通用

6.替代水转印：环保、无废水、图案更清晰、耐刮

7.操作简单：一键启动，自动完成

八、机器参数

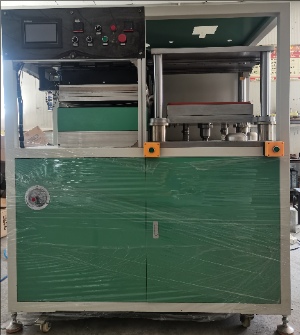

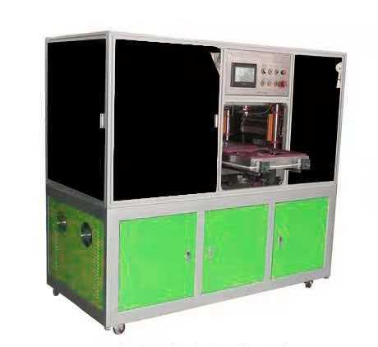

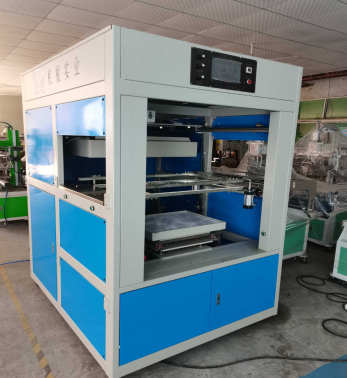

九、机器示图

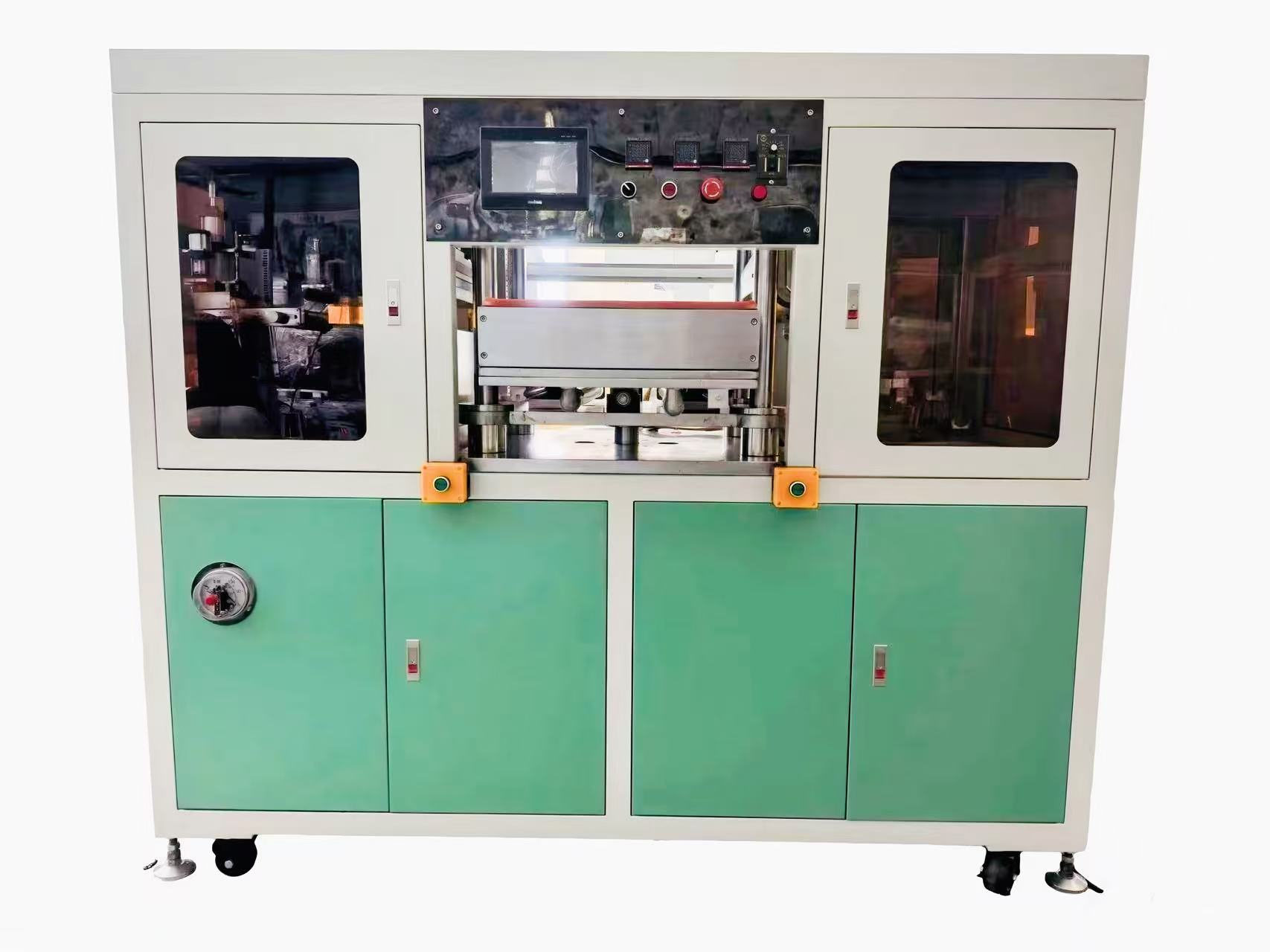

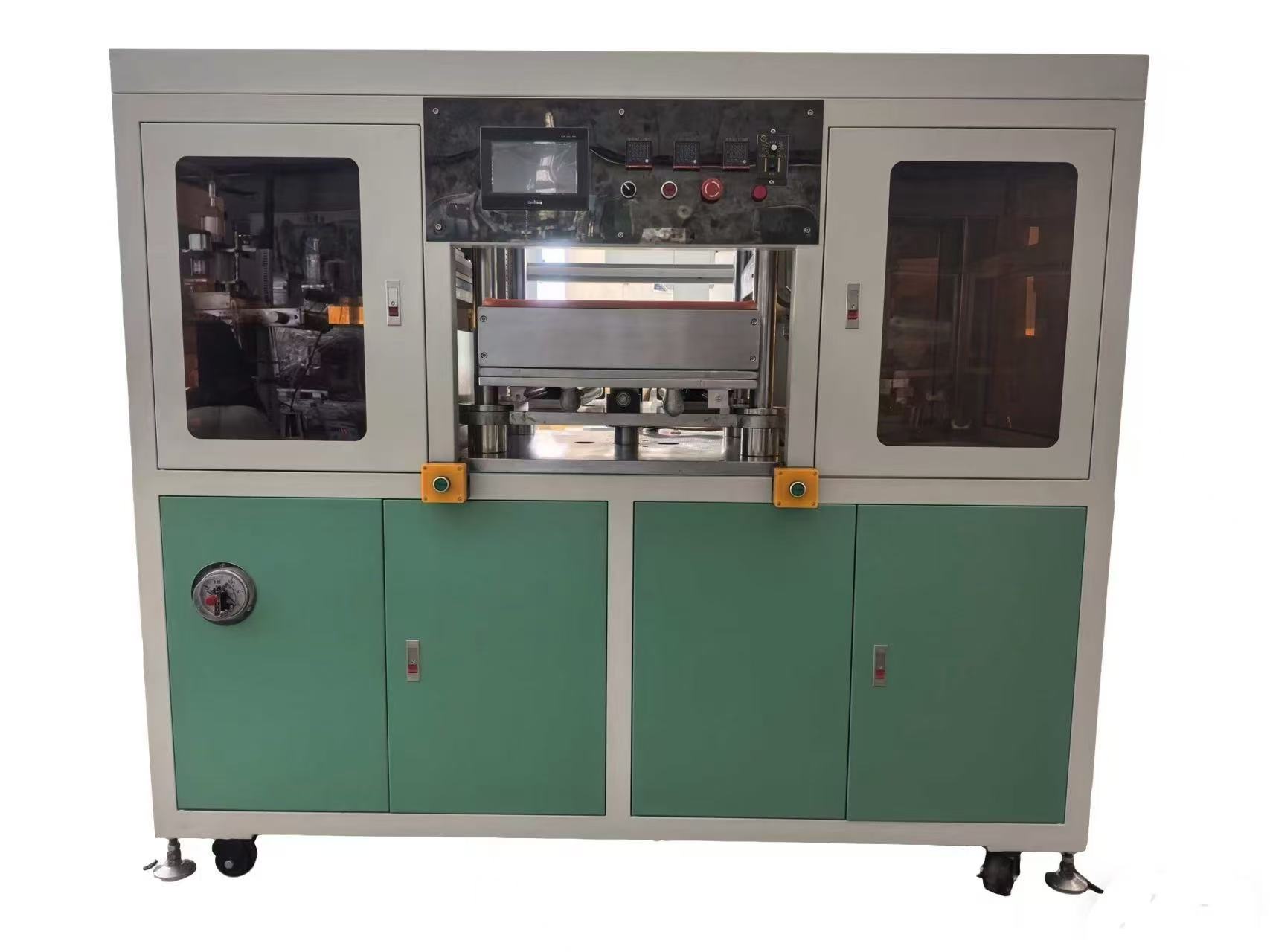

双工位真空热转印机

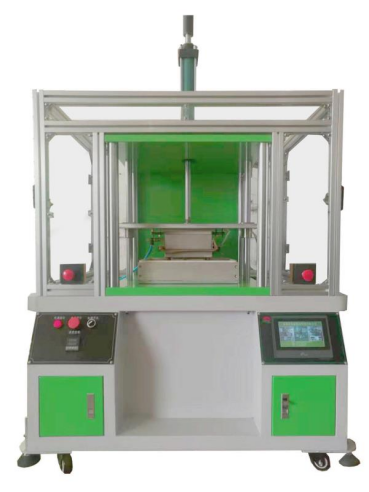

单工位真空热转印机

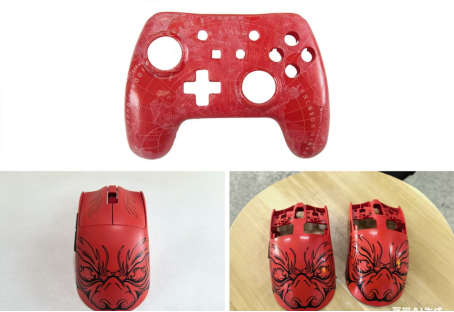

七；产品案例
